System pionowego podnoszenia i opuszczania kotary grodzącej dwuwarstwowej dźwiękochłonnej z napędem elektrycznym

System pionowego podnoszenia i opuszczania kotary grodzącej dwuwarstwowej dźwiękochłonnej z napędem elektrycznym

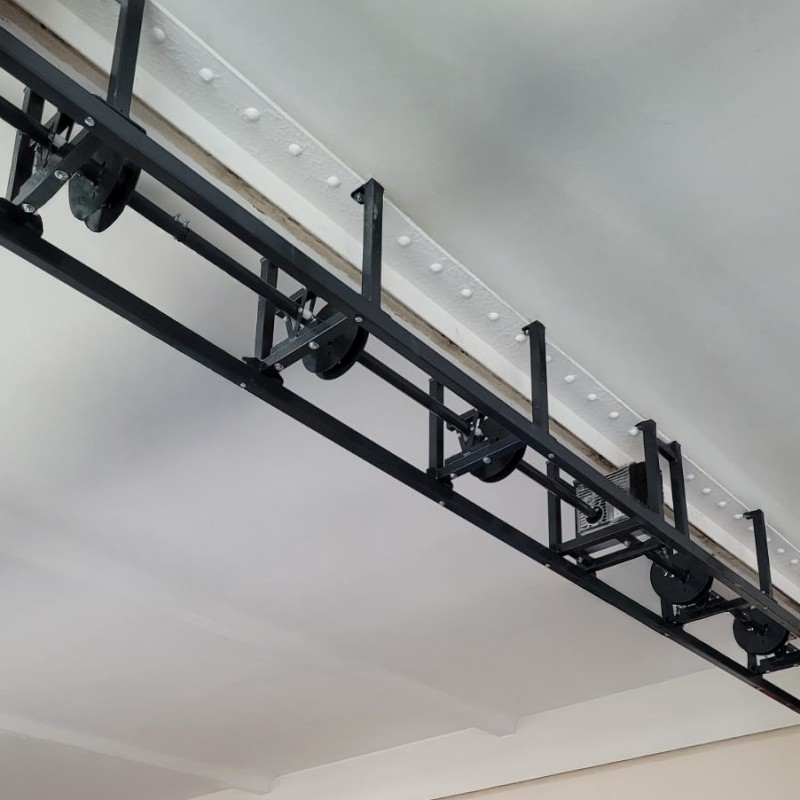

Konstrukcja do pionowego podnoszenia i opuszczania kotary dwuwarstwowej dźwiękochłonnej z bębnowych systemem podnoszenia i opuszczania, wyposażona w elektryczny moduł napędowy. W skład kompletu wchodzą: silnik elektryczny, bębny, podpórki, wał obrotowy oraz szyna montażowa kotary. Dodatkowo konstrukcję uzupełnia belka nośna unosząca materiał kotary. Całość mocowana jest do konstrukcji obiektu za pomocą elementów adaptacyjnych (wsporników).

Elementy adaptacyjne (wsporniki), wykonane z kształtowników stalowych i ciętych laserowo blach, projektowane są i dostosowywane indywidualnie dla każdego obiektu w oparciu o przeprowadzone na miejscu pomiary.

Do wsporników montowane są podpórki, wyposażone w poliamidowe rolki, na których oparty jest wał obrotowy. Do wałów mocowane są bębny, które nawijając bądź zwijając pasy, odpowiednio podnoszą lub opuszczają kotarę. Wał napędzany jest silnikiem z przekładnią, sterowanym za pomocą pilota. Silnik wyposażony jest w enkoder, ustalający położenia krańcowe kotary. Silnik mocowany jest na specjalnie dostosowanym wsporniku.

Pasy wciągające unoszą belkę nośną, która pełni również rolę zaczepu w dolnej części materiału kotary dla pasów nawijanych na bęben. Każdy pas nawijany jest na bęben z tą samą prędkością, co powoduje, że po złożeniu kotara układa się równolegle do podłoża, przez co po podniesieniu poszczególne panele kotary ułożone są w sposób estetyczny, a materiał nie ulega zagięciom.
