Konstrukcja do pionowego podnoszenia i opuszczania kotary z napędem elektrycznym

Konstrukcja do pionowego podnoszenia i opuszczania kotary z napędem elektrycznym

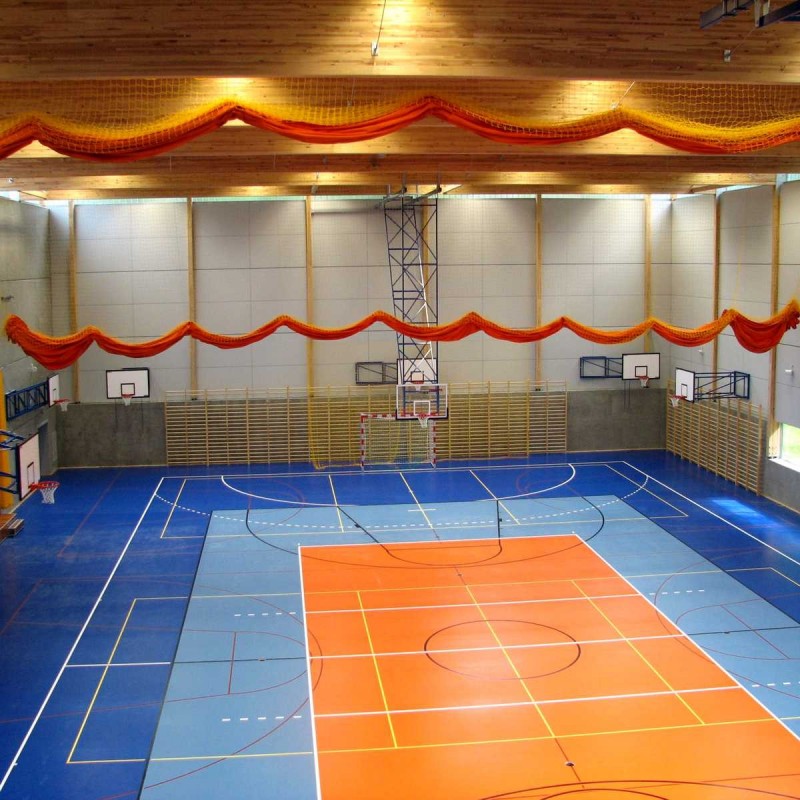

Uniwersalny zestaw rolek wraz z mechanizmem napędowym, zainstalowany w sufitowej części konstrukcyjnej obiektu. Dokonuje pionowego podnoszenia i opuszczania materiału kotary, zainstalowanej w celu podzielenia obiektu sportowego na sektory lub używanej jako siatki osłonowe (piłkochwyty) na ściany szczytowe i boczne.

Po złożeniu kotara układa się równolegle do sufitu (ma to znaczenie w przypadku hal łukowych). Materiał kotary jest opuszczany i podnoszony za pomocą linek, nawijanych na bęben silnika elektrycznego o napięciu 230V, P=410W.

Kotary projektuje się indywidualnie dla konkretnego obiektu sportowego, w celu dopasowania konstrukcji do istniejących warunków i wymiarów obiektu.

Podnoszenie i opuszczanie kotary odbywa się z użyciem silnika elektrycznego, sterowanego na dwa sposoby. Pierwszy odbywa się za pomocą sterownika, zainstalowanego na ścianie hali (w miejscu wskazanym przez Inwestora), przez wciśnięcie przycisku jednobiegunowego (przycisk typu dzwonek). Drugi sposób to kontrolowanie podnoszenia / opuszczania kotary za pomocą pilota. Zastosowany system zmiennego kodowania pilotów firmy Microchip sprawia, iż system staje się niedostępny dla osoby nieautoryzowanej. Jeden pilot może obsługiwać od jednego do czterech zestawów kotar.
