Trybuna teleskopowa z siedziskami plastikowymi ze składanym oparciem

Indeks 14-121 - 14-123-16

Brutto

Trybuna składana teleskopowo, wyposażona w plastikowe siedziska ze składanym oparciem, certyfikowana za zgodność z normami PN-EN

Ilość

Zadaj pytanie

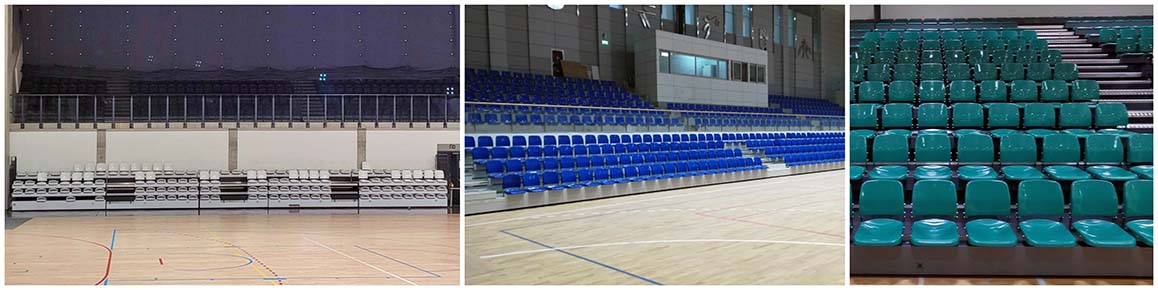

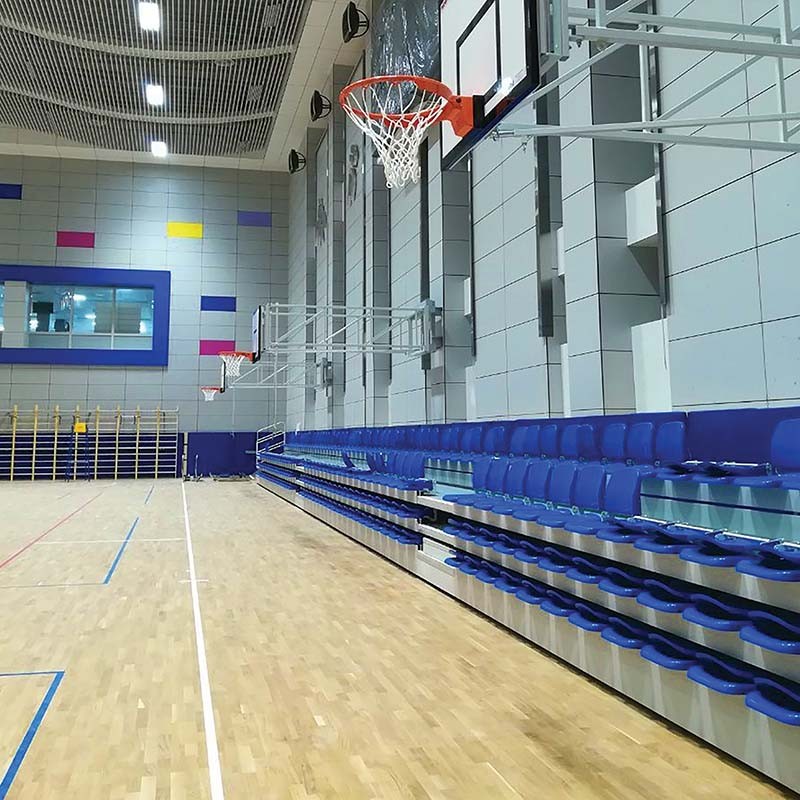

Trybuny sportowe składane teleskopowo z siedziskami plastikowymi ze składanym oparciem

Przeznaczenie: obiekty zamknięte

Główne cechy systemu:

Indywidualnie projektowanie - możliwość dostosowania do każdego obiektu
Nowoczesny design i wysoka estetyka wykonania
Prosty i bezproblemowy sposób składania i rozkładania konstrukcji oparty na zastosowaniu łożyskowanych rolek oraz kółek
Sterowanie manualne lub elektryczne
Możliwość konfiguracji kolorów trybuny
Bezpieczne podesty z płyty antypoślizgowej
Dodatkowe stopnie pośrednie
Podstopnice nośne zamykające przestrzeń podestów wykonane z blachy stalowej
Wykończenie ciągów komunikacyjnych kątownikiem aluminiowym z antypoślizgową wkładką gumową
Systemowe barierki ochronne stałe lub demontowalne
Dostępne rozwiązania opcjonalne wykończenia
Możliwość adaptacji między słupami, do wnęk, pod balkony etc.
Certyfikat zgodności z normami

Charakterystyka techniczno – materiałowa:

Rozstaw osiowy siedzisk	450 mm - 600 mm
Typ siedziska	Dwuczęściowe, ze składanym oparciem ~ 38 cm
Różnica poziomów między podestami	320 mm
Wysokość stopni pośrednich	160 mm
Wykończenie ciągów komunikacyjnych i stopni	Kątownik aluminiowy z antypoślizgową wkładką gumową
Szerokość wejść	>120 cm
Wykończenie powierzchni części metalowych	Malowanie proszkowe wg palety RAL Standardowo RAL 7035
Kolor barierek	Standardowo szary RAL 7035 lub w kolorze konstrukcji
Materiały podestu	Płyta antypoślizgowa HEXA o gr. 18 mm, standardowo w kolorze czarnym Inne wykończenie na specjalne zamówienie
Materiały podstopnicy	Gięta blacha stalowa o grubości 1,5 mm
Maksymalne dopuszczalne obciążenie trybuny	Wg normy EN-PN 1991-1-1

Trybuna teleskopowa schemat

Ilość rzędów / Parametry	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Głębokość trybuny po rozłożeniu [cm]	263	358	453	548	643	738	833	928	1023	1118	1213	1308	1403	1498
Głębokość trybuny po złożeniu [cm]	151	151	151	151	151	151	151	151	151	151	151	151	151	151
Wysokość ostatniego podestu [cm]	64	96	128	160	192	224	256	288	320	352	384	416	448	480

UWAGA: Wymiary podane w tabeli mogą różnić się od rzeczywistych wartości w gotowym projekcie. Wpływ na to maja warunki miejscowe, rozplanowanie siedzisk, liczba wejść itp.

Konstrukcja

Trybuna składa się z: ram jezdnych, łączników tylnych i przednich, poprzeczek, zastrzałów, stężeń dolnych, płyt maskujących i podestowych oraz siedzisk.

Układ jezdny

Bezpieczne kółka łożyskowane Φ100 mm z bieżnią poliuretanową oraz system rolek prowadzących.

Barierki

W zależności od warunków miejscowych i konfiguracji trybuny, można zastosować barierki stałe: proste (do 5 rzędów) lub odchylane (powyżej 5 rzędów), bądź barierki demontowalne.

Kolorystyka

Kolorystyka siedzisk – standardowe kolory: czerwony, niebieski, zielony, żółty. Przy dużych projektach dostępne są inne kolory wg wymagań klienta
Kolor paneli maskujących – standardowo stosujemy panele w kolorze jasnoszarym, możliwe jest wykonanie paneli w innych kolorach
Kolor konstrukcji stalowej – wg palety RAL - standardowo RAL 7035

Dostępne rozwiązania opcjonalne

Oświetlenie LED na ciągach komunikacyjnych
Blendy boczne osłaniające konstrukcję stałe lub demontowalne
Mechanizm synchronicznego rozsuwania / zsuwania rzędów

Długości trybun

Trybuny manualne składają się z modułów, których wymiary dopasowywane są indywidualnie dla każdego obiektu. Maksymalna szerokość modułu wynosi 6 m.
Trybuny z napędem elektrycznym projektowane są indywidualnie – jako jeden moduł o długości dopasowanej do warunków miejscowych.

W celu uzyskanie pełnych informacji zapraszamy do kontaktu z działem Techniczno-Handlowym.
