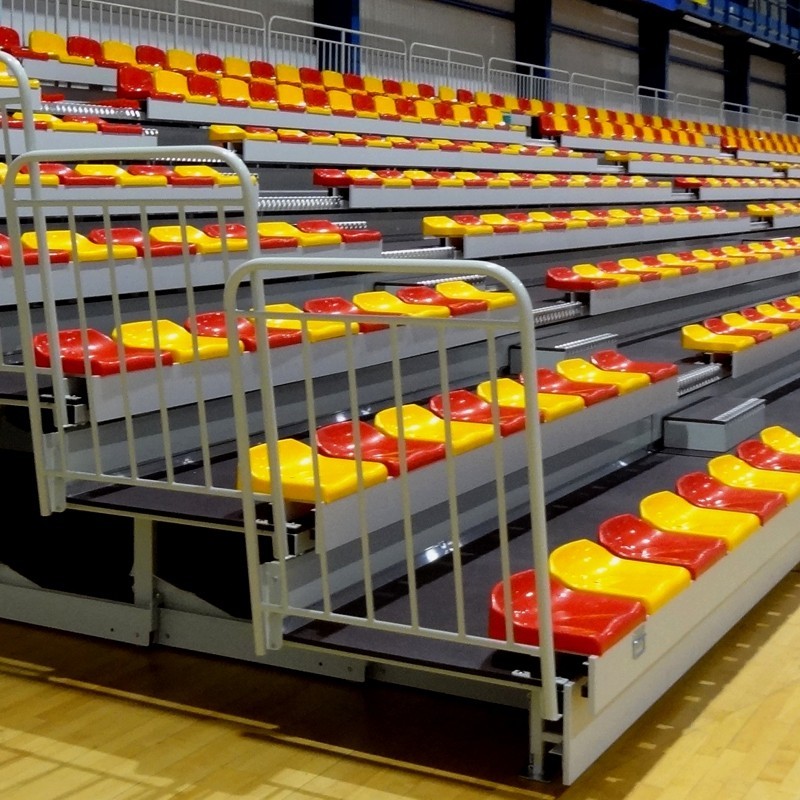

Trybuna zsuwana teleskopowo z siedziskami plastikowymi
  • Trybuna zsuwana teleskopowo z siedziskami plastikowymi

Trybuna zsuwana teleskopowo z siedziskami plastikowymi

14-111 - 14-113-16

Trybuny sportowe teleskopowe z siedziskami plastikowymi bez oparcia, ostatni rząd wyposażony w siedziska ze średnim oparciem; trybuny certyfikowane za zgodność z normami PN-EN

Ilość
mail_outline Zadaj pytanie

Trybuny sportowe składane teleskopowo z siedziskami plastikowymi

Przeznaczenie: obiekty zamknięte


Główne cechy systemu:
  • Nowoczesny łatwy sposób składania i rozkładania oparty na bez tarciowym systemie rolek - trybuna może być rozkładana przez jedną osobę
  • Nowoczesny design i wysoka estetyka wykonania
  • Indywidualnie projektowanie - możliwość dostosowania do każdego obiektu
  • Bezpieczne kółka łożyskowane z bieżnią polipropylenową
  • Zastosowanie zwiększonej ilości kółek
  • Możliwość dowolnej konfiguracji kolorów trybuny
  • Bezpieczne podesty z płyty antypoślizgowej
  • Dodatkowe stopnie pośrednie
  • Wykończenie stopni blachą aluminiową
  • Barierki ochronne bez konieczności demontażu w celu złożenia trybuny

Charakterystyka techniczno – materiałowa:

Rozstaw osiowy siedzisk 450 - 600 mm
Typ siedziska Siedziska bez oparcia NO11 (H=11 cm)
Ostatni rząd - siedzisko z oparciem SO25 (H=25 cm)
Różnica poziomów między podestami 320 mm
Wysokość stopni pośrednich 160 mm
Wykończenie stopni Blacha antypoślizgowa ryflowana
Szerokość wejść >120 cm
Wykończenie powierzchni części metalowych Malowanie proszkowe wg palety RAL
Standardowo RAL 7035
Kolor barierek Standardowo pomarańczowy RAL 2004
Materiały podestu Płyta antypoślizgowa gr. 18 mm, kolor brązowy
Inne wykończenie na specjalne zamówienie
Maksymalne obciążenie użytkowe podestu Wg normy EN-PN 13200-5 "Obiekty widowiskowe część 5: Trybuny teleskopowe"

Ilość rzędów / Parametry 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Głębokość trybuny po rozłożeniu [cm] 232 314 396 478 560 642 724 806 888 970 1052 1134 1216 1298
Głębokość trybuny po złożeniu [cm] 127 127 127 127 127 127 127 127 127 127 127 127 127 127
Wysokość ostatniego podestu [cm] 64 96 128 160 192 224 256 288 320 352 384 416 448 480
Średnia liczba miejsc na 1 m.b.* 5,3 7,0 8,7 10,4 12,1 13,7 15,4 17,1 18,8 20,5 22,2 23,8 25,5 27,2

* Średnia liczba miejsc podana w tabeli może różnic się od rzeczywistej wartości w gotowym projekcie. Wpływ na to mają warunki miejscowe, rozplanowanie siedzisk, liczba wejść itp.

Kółka
Ruch trybun po nawierzchni hali sportowej odbywa się poprzez bezpieczne łożyskowane kółka o przekroju walcowym i liniowym styku z nawierzchnią, co eliminuje możliwość wgnieceń posadzki.
Stosujemy dwa rodzaje kółek:
- Koło poliamidowo-poliuretanowe D=100 mm stosowane do trybun z małą ilością rzędów.
- Koło aluminiowo-poliuretanowe D=100 mm stosowane do trybun z dużą ilością rzędów.

Długości trybun i wejścia
W ramach systemu produkowane są trybuny o długości modułów:
300 cm;   350 cm;   400 cm;    450 cm;    500 cm;    550 cm;    600 cm;
W przypadku indywidualnych projektów długość modułów dostosowana jest do warunków panujących na hali.

Układ jezdny trybun
Trybuny systemu PESMENPOL mogą być przystosowane do transportu, np. w celu magazynowania.
W celu wywożenia trybun dostarczamy zestaw dwóch sześciokołowych systemowych wózków transportowych.
Ze względu na mobilność trybun produkujemy trzy wersje konstrukcji:
1. Trybuna składana bez systemu jezdnego – przeznaczona do instalacji na stałe w określonym miejscu.
2. Trybuna składana wyjeżdżana – posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun), co np. ułatwia utrzymanie czystości za trybunami.
3. Trybuna składana jezdna  – posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun) oraz -  po uniesieniu jej przy pomocy systemowych wózków -  możliwość transportu w dowolne miejsce. Do transportu używane są dostarczane przez nas dwa systemowe wózki transportowe. Każdy wózek wyposażony jest w 6 obrotowych kółek, co zmniejsza punktowe obciążenie nawierzchni na trasie ruchu.

Uwaga: Trybuny składane bez systemu jezdnego nie można w przyszłości rozbudować o funkcje jezdne. Jeśli może wystąpić w przyszłości potrzeba by trybuna była jezdna, proponujemy zamawiać trybuny składane wyjeżdżane, które można będzie rozbudować o system jezdny.

Dodatkowe barierki ochronne
Zalecane jest zainstalowane dodatkowych barier ochronnych  (zgodnych z  PN-EN 13200-3, rysunek A1) oddzielających trybuny od areny boiska. Minimalna wysokość barierek – 80 cm, umiejscowienie – w odległości min. 53 cm (w świetle) od przodu rzędu mocowanych siedzisk. Powyższe barierki nie wchodzą w skład dostarczanej trybuny,  powinny być przewidziane jako wyposażenie techniczne obiektu sportowego.

Szerokie możliwości konfiguracji kolorów.
Kolory siedzisk – standardowe kolory: czerwony, niebieski, zielony, żółty.
Przy dużych projektach dostępne są inne kolory wg wymagań klienta.
Kolory płyt panelowych – standardowo stosujemy panele w kolorze jasnoszarym, możliwe jest wykonanie paneli w dowolnym kolorze i wzorze.


W celu uzyskanie pełnych informacji zapraszamy do kontaktu z działem Techniczno-Handlowym.
