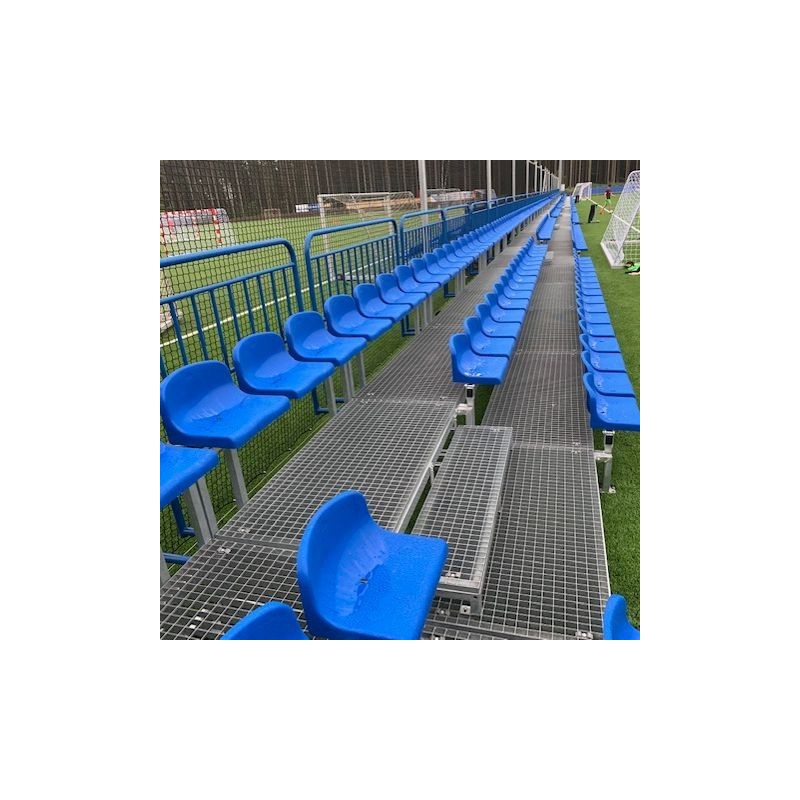

Trybuny przejezdne modułowe 3-rzędowe z siedziskami plastikowymi
  • Trybuny przejezdne modułowe 3-rzędowe z siedziskami plastikowymi
  • Trybuny przejezdne modułowe 3-rzędowe z siedziskami plastikowymi

Trybuny przejezdne modułowe 3-rzędowe z siedziskami plastikowymi na obiekty zewnętrzne

14-62V-Mob
Brutto

Trybuna przejezdna modułowa 3-rzędowa na boisko zewnętrzne z siedziskami plastikowymi, podesty kratowe typ VEMA i konstrukcja stalowa cynkowane ogniowo, barierki ochronne malowane proszkowo lub cynkowane. Moduły wyposażone w zestaw kół fi 175 mm do transportu. Długości dostępnych modułów: 2 m (moduł z siedziskami) i 1,5 m (moduł z wejściem)

Ilość
mail_outline Zadaj pytanie

Trybuny przejezdne modułowe 3-rzędowe z siedziskami plastikowymi - do użytku na zewnątrz

Przeznaczenie: do użytku na zewnątrz

Główne cechy systemu:

  • Konstrukcja modułów trybuny, wykonana z profili stalowych, zabezpieczona jest antykorozyjnie przez cynkowanie ogniowe
  • Podesty trybuny wykonane z kraty stalowej typu Wema o wysokości 30 mm i oczku 33x44 mm
  • Barierki ochronne malowane proszkowo lub cynkowane
  • Opcjonalnie oferujemy możliwość podwójnego zabezpieczenia antykorozyjnego (cynkowanie ogniowe + malowanie proszkowe)*
  • Każdy z modułów trybuny wyposażony jest w zestaw kół umożliwiających ich transport
  • Projekt trybun wykonywany jest indywidualnie dla każdego obiektu, zgodnie z normami i obowiązującymi przepisami bezpieczeństwa

Charakterystyka techniczno-materiałowa:

Rozstaw osiowy siedzisk 500 mm
Typ siedziska Siedziska plastikowe bez oparcia H=11 cm
Siedziska plastikowe ze średnim oparciem H=25 cm
Siedziska plastikowe z wysokim oparciem H=32 cm
Różnica poziomów między podestami 280 mm
Wysokość stopni pośrednich modułu wejściowego 140 mm
Wykończenie elementów konstrukcji Cynkowanie ogniowe (opcjonalnie: cynkowanie ogniowe + malowanie proszkowe*)
Wykończenie barierek Malowanie proszkowe lub cynkowanie (opcjonalnie: cynkowanie ogniowe + malowanie proszkowe*)
Materiał podestu Krata stalowe typu Wema o wysokości 30 mm i oczku 33x44 mm
Koła transportowe

Zestaw 4 pneumatycznych kół transportowych o średnicy 175 mm na każdy moduł

Liczba rzędów 3
Głębokość trybuny [cm] 225
Wysokość trybuny [cm] 166
Wysokość ostatniego podestu [cm] 56
Liczba miejsc modułu 2 m* 12
Liczba miejsc modułu wejściowego 1,5 m* 3

* Średnia liczba miejsc podana w tabeli może różnić się od rzeczywistej wartości w gotowym projekcie. Wpływ na to maja warunki miejscowe, rozplanowanie siedzisk, liczba wejść itp.

Informacje ogólne

Trybuna przejezdna modułowa, przeznaczona do użytkowania na obiektach zewnętrznych. Wyposażona w siedziska plastikowe z oparciem o wysokości 25 cm (inne siedziska dostępne na zamówienie), osadzone na systemowych leżniach z profilu 60x40 mm, które zamocowane są do głównych ram nośnych.

Konstrukcja nośna jest oparta na systemie ram poprzecznych, do których instalowane są profile podłużne nośne 60x40 mm, podtrzymujące podesty. Ramy główne trybuny, wykonane ze stalowych profili zamkniętych ze słupami z profilu 40x40 mm, instalowane są w rozstawach osiowych 1460 oraz 1960 mm. Różnica w wysokości pomiędzy kolejnymi podestami wynosi 280 mm; w modułach wejściowych instalowany jest stopień pośredni o wysokości 140 mm. Na dźwigarach osadzane są podesty wykonane z kraty stalowej typu Wema o wysokości 30 mm i oczku 33x44 mm.

Każdy moduł wyposażony jest w 4 pneumatyczne koła transportowe o średnicy 175 mm (2 stałe i 2 skrętne, w tym jedno wyposażone w hamulec), instalowane na stalowych wspornikach przykręcanych do tylnej części każdego modułu. Aby ustawić moduł w pozycji transportowej, należy unieść jego przednią część i stopniowo przechylać ku tyłowi; moduł wesprze się na przykręconych do ram wspornikach, aż osiądzie na kołach. Po wykonaniu tej operacji możliwy jest bezproblemowy i wygodny transport trybuny np. do magazynu.

Całość zabezpieczona antykorozyjnie przez cynkowanie ogniowe. Z tyłu trybun instalowane są bariery ochronne, malowane proszkowo lub cynkowane, a na modułach końcowych barierki boczne. Opcjonalnie, elementy konstrukcji stalowej mogą być cynkowane ogniowo i malowane proszkowo*. Projekt złożeniowy trybun wykonywany jest indywidualnie dla każdego obiektu, zgodnie z aktualnie obowiązującymi przepisami bezpieczeństwa i normami dotyczącymi widowni.

*Zastosowanie technologii podwójnego zabezpieczenia antykorozyjnego konstrukcji stalowej należy indywidualnie uzgodnić z Działem Handlowym.

W celu uzyskanie pełnych informacji zapraszamy do kontaktu z działem Techniczno-Handlowym.
